产品名称：

沉水式阀门液压测试台

产品型号：

DYFJ- C

试压范围：

DN15-1000

试压介质：

水、气、油


1. 概述。

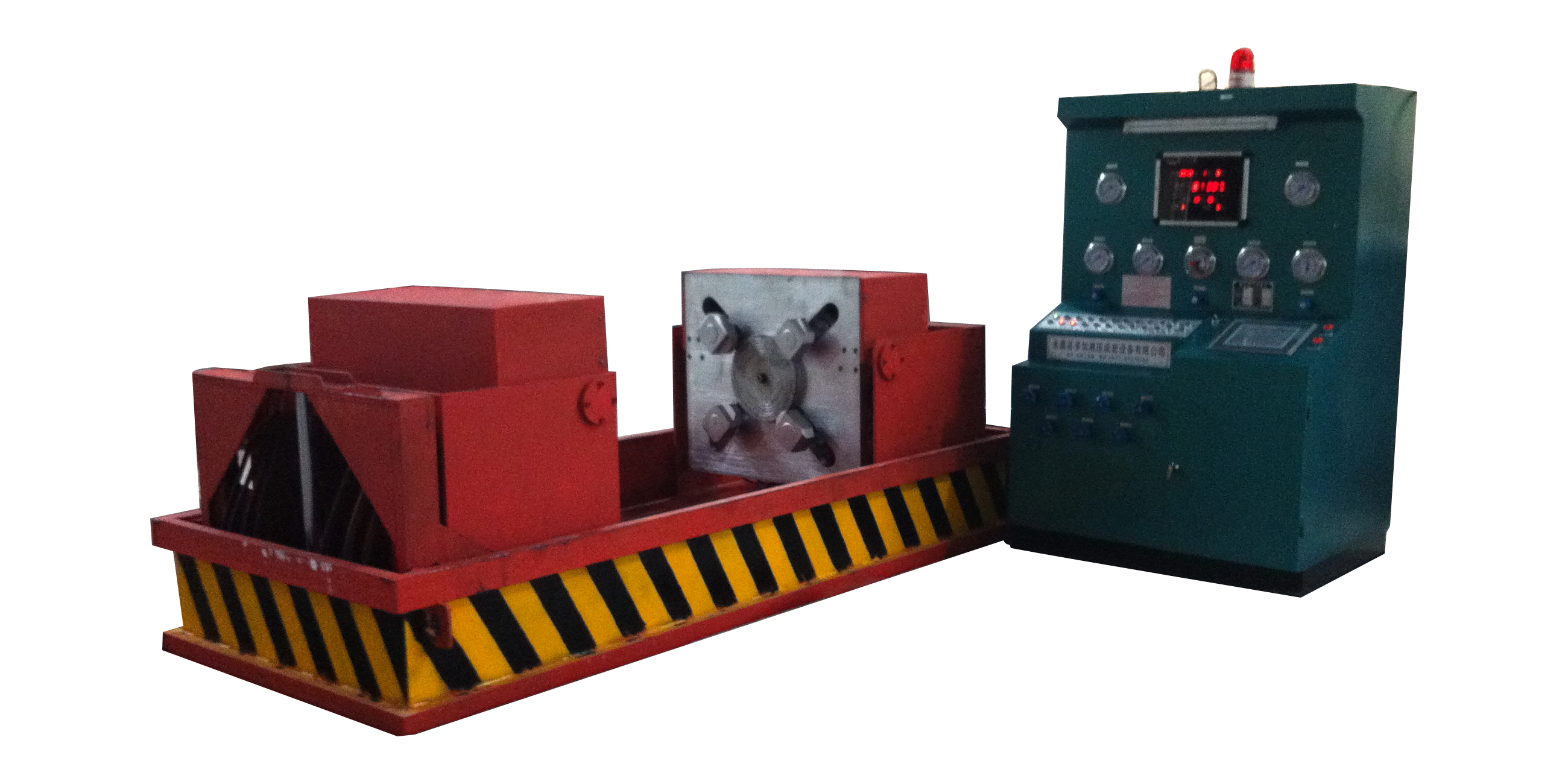

DYFJ-C 沉水式液压阀门试验台由操作控制台和夹紧装置两部分组成，夹紧装置可整体潜入水中，由液压系统控制其升降, 专门用于检测各类法兰式阀门，如闸阀、球阀、截止阀、止回阀等阀门进行 强度、密封和上密封性能的试验。测试介质：水、气、油，最大液体强度试验压力为48MPa。该型号试验台具有结构合理紧凑、功能完善、性能稳定可靠、自动化程度高、工艺先进等优点。 其重要特点是，夹爪直接夹紧法兰，对阀体没有外力影响。试验台一端可移动，因此试压时不受阀门结构长度限制。试压时，夹紧被测阀门两端法兰，将介质压力增压至强度试验所需压力，对阀体、阀盖和中法兰进行强度试验。试验台另一端可翻转90度进行密封试验和气密试验。该试验台检测方法完全符合GB/T13927-92《通用阀门压力测试》，JBT9092-99《阀门的检验和试验》，美国API598 ，美国API 6D 和欧洲 EN12266-1/2等标准要求。触摸屏控制、显示（智能电脑）和打印测试压力系统可选配。
2.技术参数 。

3.压力对照表
DYFJ-C100型

DYFJ-C200型

DYFJ-C300型

DYFJ-C400型

DYFJ-C500型

DYFJ-C600型

DYFJ-C800型

DYFJ-C1000型

注：PN表示密封试压压力； PS 表示强度试压压力。
